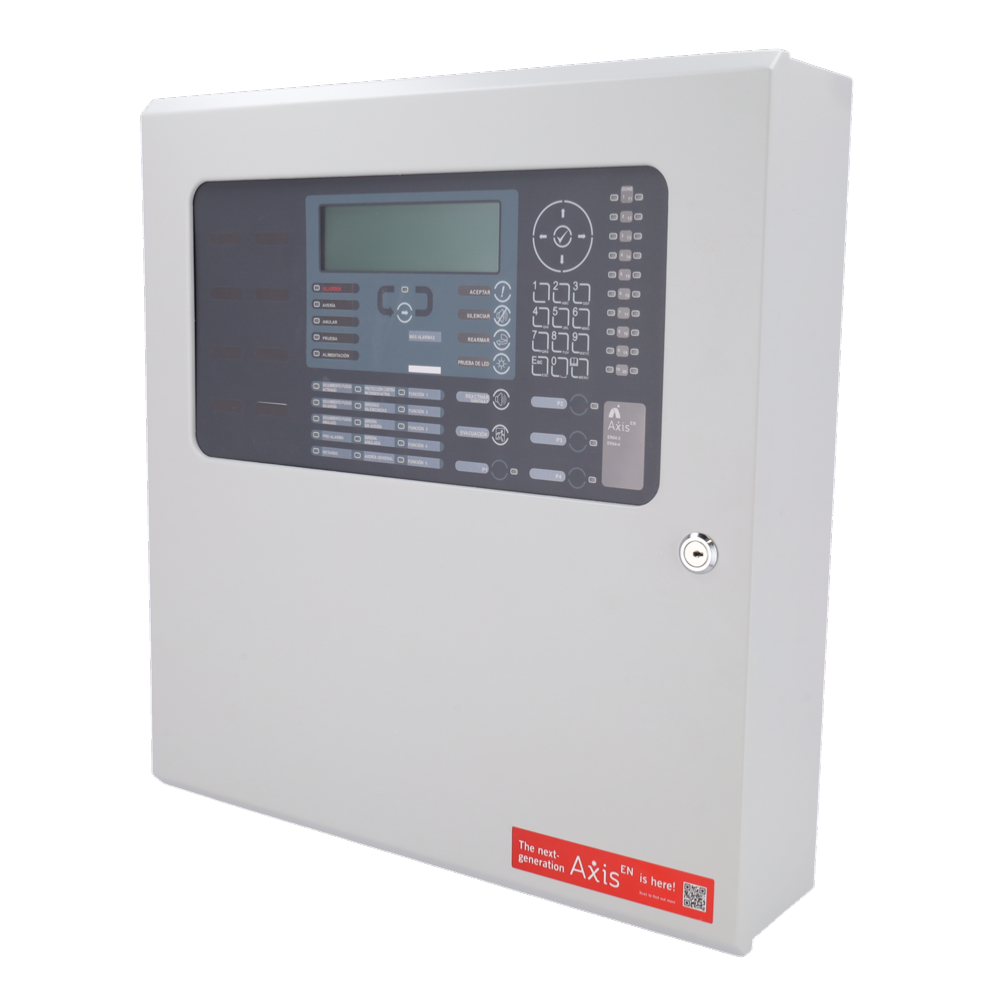

ADV-AXIS-5201-ES

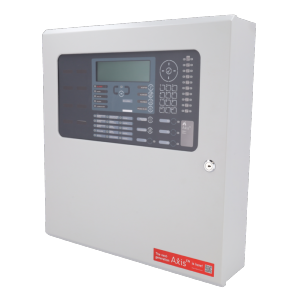

Central analógica Advanced de 2 lazos
Hasta 240 dispositivos por lazo
1 lazo preinstalado

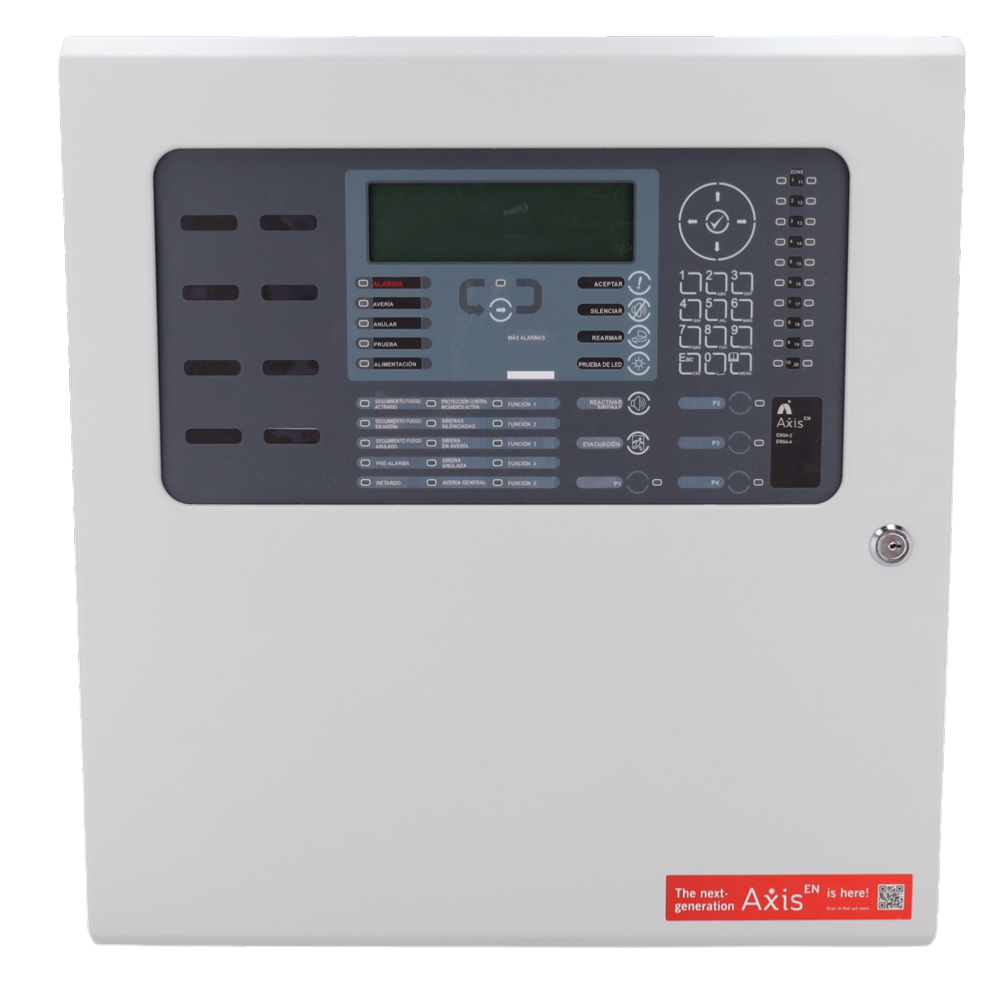

Pantalla LCD personalizable
Certificados EN54-2, EN54-4, EN54-13
1 Lazo ampliable
DESCRIPCIÓN
Central analógica direccionable de protección contra incendios de 1 lazo de alto rendimiento, perteneciente a la gama premium Axis EN de Advanced, y con posibilidad de instalar otra tarjeta de lazo ADV-MXP-568 compatible con los protocolos Apollo , Hochiki, Argus, AxisEN. Diseñada bajo una arquitectura de procesador dual y optimizada específicamente para el mercado español con carátula e interfaz en castellano y cumplimiento estricto del RIPCI. Ofrece una fiabilidad crítica en un formato compacto sin renunciar a la potencia de red de las grandes centrales.
Advanced
Central de 2 lazos ampliable 1 lazo protocolo propio AXIS
Multiprotocolo en el segundo lazo instalable compatible con Argus Vega, Apollo, Hochiki,AxisEN
Hasta 240 dispositivos por lazo
Red Ad-Net peer-to-peer capaz de manejar hasta 2000 zonas
Botones de función programables
2 salidas de sirena
Puertos de comunicaciones USB y RS232
20 LED de zona programables
Interfaz de usuario LCD gráfico y soporte para hasta 200 zonas de incendio por defecto, permitiendo el cumplimiento total de la norma EN54.
Compatible con modulo IP (instalado en red, 1 solo modulo para todo el sistema)
Terminales extraíbles para extracción en caliente

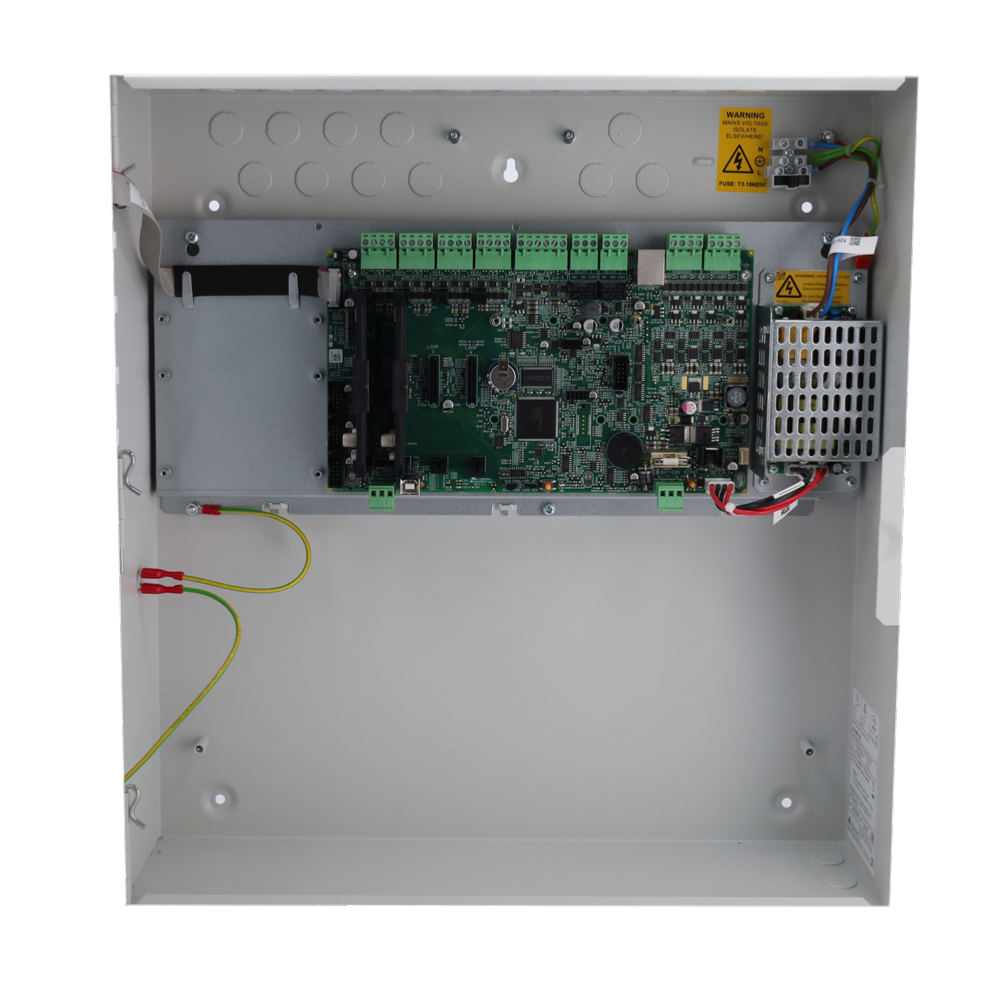

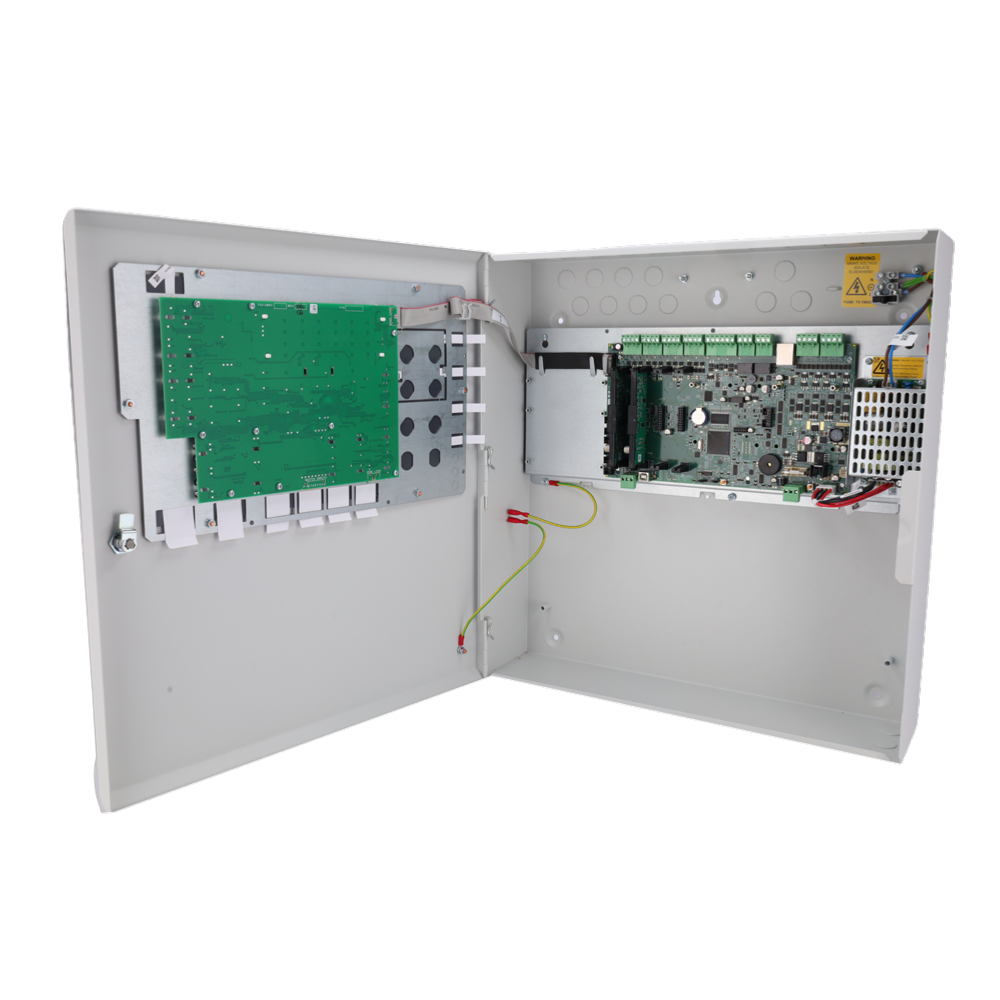

Placa principal de rapida extracción. Desmontaje facil de PCB de la carcasa
Posibilidad de montage en rack
Logo en LCD personalizable
Multi lenguaje
Certificado EN 54-2:1997, EN 54-4:1997 y EN 54-13:2005 Certificado en EN54 Parts 2 y 4 by FM Approvals
ESPECIFICACIONES
| Marca |
Advanced |
| Display |
Pantalla LCD retroiluminada blanca de 240 x 64. |
| Indicadores LED |
22 rojos (1 x fuego, 1 x más alarmas, 20 x zonal programable), 1 verde (alimentación), 13 ámbar y 12 bicolor (falla y sistema) |
| Controles |
Teclado alfanumérico que permite la navegación, Reseteo, Silenciar buzzer, Silenciar sirenas, Resonar, Evacuacion y x4 pulsadores programables |
| Numero de zonas |
2000 (200 por panel) |
| Numero de lazos |
2 |
| Dispositivos por lazo |
240 en protocolo Argus Vega (preinstalado), en los demas depende del protocolo |
| Lazo |
500mA |
| Salidas de sirena en placa |
2 x 1 Amp programable |
| Salidas de Rele en placa |
2 x 1 Amp 30v AC/DC programable(10mA, 5v min) - expandible a 4 |
| Entradas programables |
1 x entrada supervisada programable en placa |
| Salida auxiliar |
24V 500mA |
| Entradas programables de interruptor de llave |
8 x Entrada libre de tension |
| Corriente de salida total disponible |
5A máximo disponible para corriente de lazo + salidas de sirena + alimentación auxiliar |
| Alimentacion principal |
200 - 240v 47-63 Hz AC (+10%, -15% de tolerancia) 1.4A Max |
| Corriente del cargador |
2A con compensacion de temperatura |
| Interfac puerto serie |
1 x En placa, conexion para PC RS232 , modem, IP, o impresora portatil |
| Interfaz USB |
1 x USB Tipo B para conexion de PC |
| Programacion |
Teclado y LCD (incorporados) o PC con software de Windows |
| Buffer de eventos |
5000 para eventos y diagnóstico + 500 incendios |
| Redes |
Tarjeta de red opcional (ADV-MXP-503 - estándar, o ADV-MXP-509 - tolerante a fallos) |
| Impresora (opcional) |
En placa (sólo en las cajas M, L, D) |
| Caja / Color |
Acero IP30 / RAL7035 |
| Opciones de metalistería |
Bisel de empotrar, caja para batería, Cajas para utilidades especiales, Cajas de terminación y Perfil de montaje en rack |

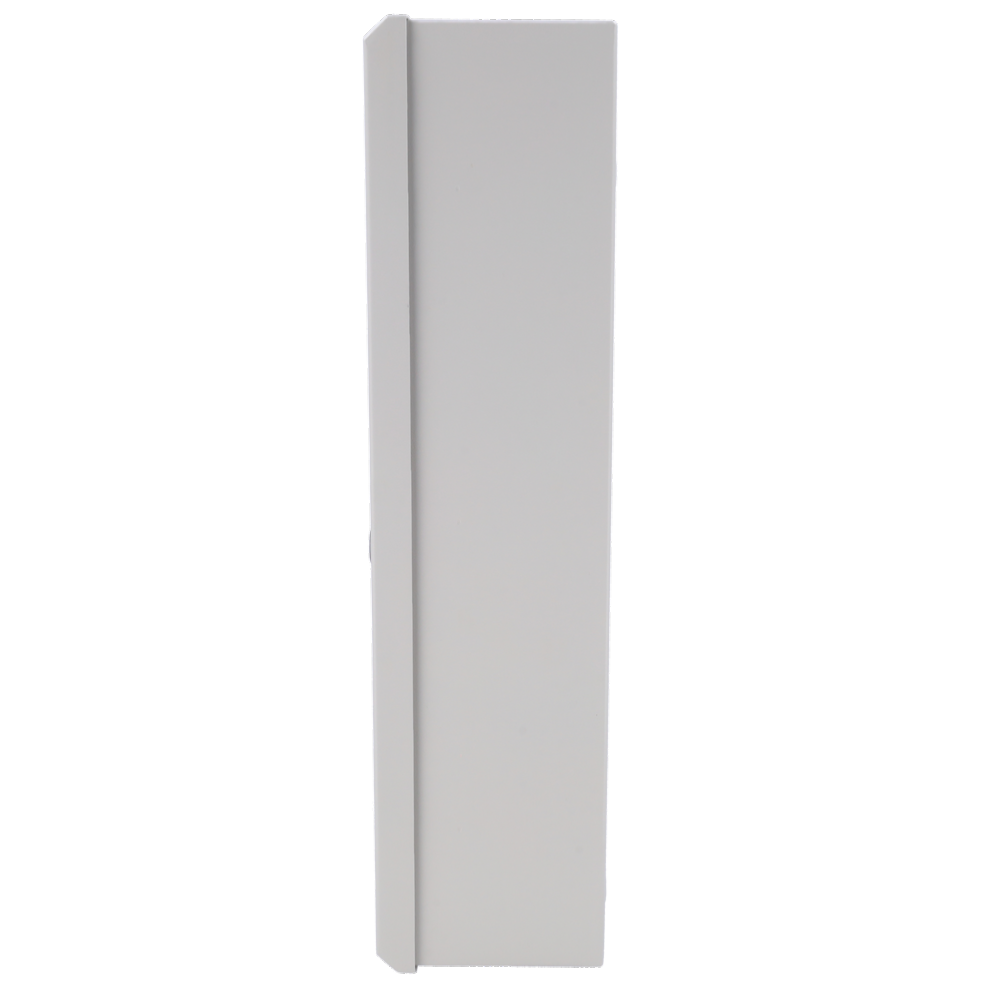

| Dimensiones (H x W x D mm) |
Estándar: 345 x 430 x 120 (formato distribuido por defecto) |
|
|
CONTENIDO
Cables de batería
Resistencias de supervisión
Fusibles
Llaves de acceso
Bridas de sujección |
