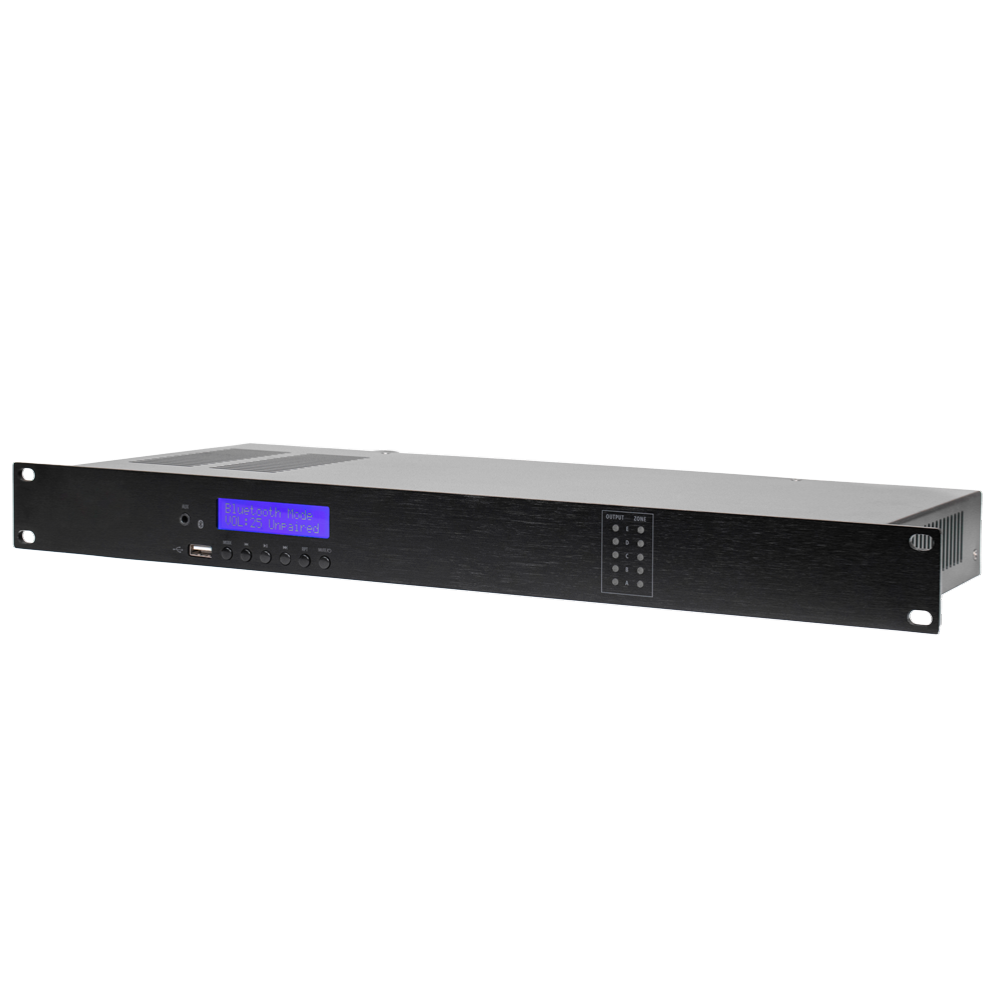

Matriz de control 5 zonas

DSPPA-MAG505

Matriz de control

5 zonas

Reproductor USB

Múltiples entradas

Alimentación Phantom para micro

DESCRIPCIÓN GENERAL

Los sistemas de matriz de audio multizona son soluciones diseñadas para distribuir y gestionar audio en diferentes áreas de forma centralizada y eficiente. Permiten conectar múltiples fuentes de sonido y enviarlas a distintas zonas, cada una con control independiente de volumen y selección de fuente. Esto los hace ideales para entornos como hoteles, restaurantes, oficinas o centros educativos.

Además de ofrecer una experiencia sonora personalizada por zona, estos sistemas suelen incluir funciones como priorización para anuncios, integración con paneles de control remotos y capacidad de reproducción automática. Su versatilidad y facilidad de uso los convierten en herramientas clave para instalaciones que requieren un control preciso y flexible del sonido ambiente.

Matriz de 5 zonas

3 AUX IN

5 AUX OUT

2 XLR (para micrófonos)

Reproducción USB

Compatible con micrófono DSPPA-MAG505R

Compatible con panel de control DSPPA-MAG505C

Compatible con panel de control de volumen DSPPA-MAG505S

ESPECIFICACIONES

Modelo	MAG505
Tipo	Matriz multizona
Alimentación	100 ~ 240V AC @ 50/60Hz (IEC)
Reproductor	USB
	Bluetooth 5.0
Multi-zona	Hasta 5 zonas con audio estéreo

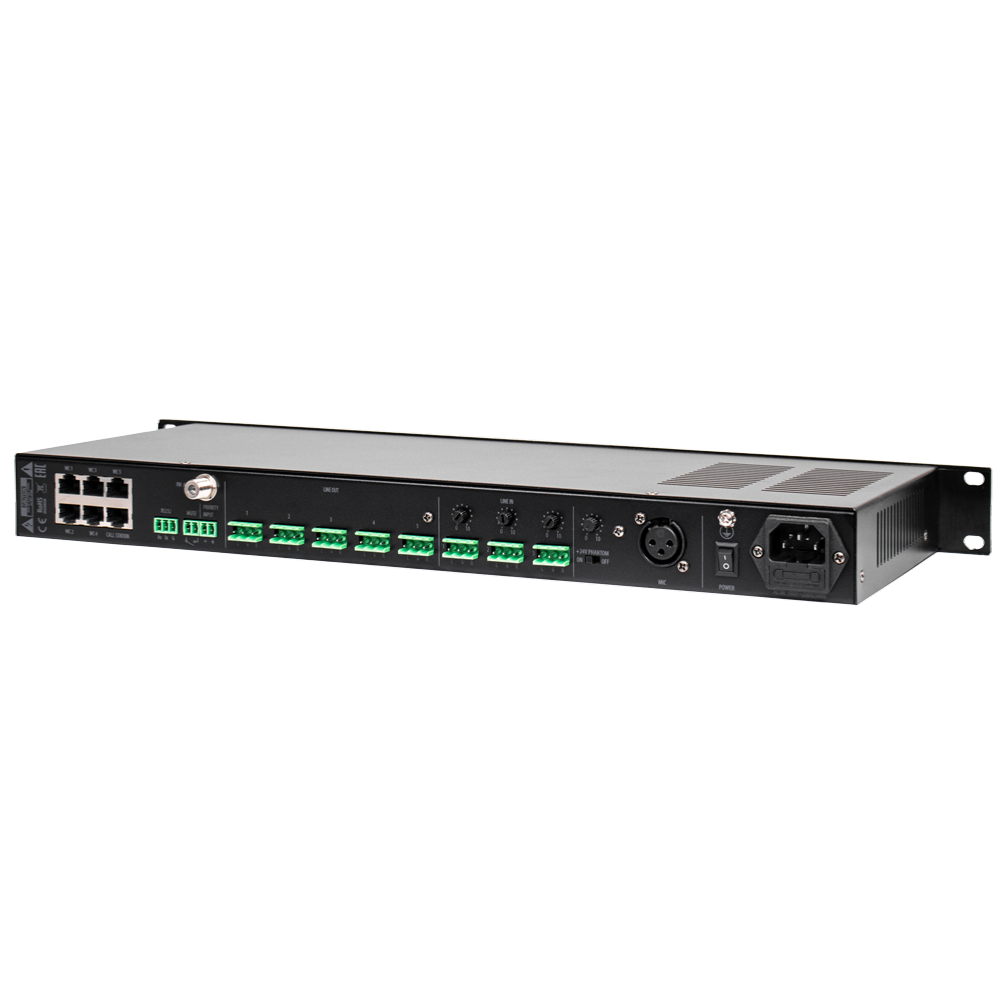

Puertos	Entradas:
	1 x Alimentación
	1 x AUX IN (3.5mm)
	1 x USB
	1 x Euroblock (control remoto RS232)
	1 x Euroblock (mute externo)
	1 x Euroblock (señal de entrada prioritaria)
	3 x Euroblock (entrada de audio estéreo)
	1 x XLR (entrada de micrófono)
	Salidas:
	1 x Monitor OUTPUT (XLR)
	5 x RJ45 (conexión con panel de control de volumen DSPPA-MAG505S)
	1 x RJ45 (conexión con micrófono DSPPA-MAG505R)
	5 x Euroblock (salida de audio estéreo)
Otros	1 x Botón de encendido/apagado
	3 x Potenciómetro para control de ganancia de las señales de entrada de audio
	1 x Potenciómetro para control de ganancia de la señal de salida de audio
	1 x Interruptor de encendido/apagado de alimentación Phantom
Sensibilidad	- MIC IN: -41dBV
	- LINE IN: -12.5dBV
	- EMC IN: -10dBV
SNR (Signal to Noise Ratio)	- MIC IN: 65dB
	- LINE IN: 73dB
Impedancia de salida	600 Ohms
Distorsión	＜0.1% @ 1KHz
Alimentación Phantom	+24V DC
Respuesta en frecuencia	20Hz -20kHz (±3dB)
Compatibilidad	Micrófono DSPPA-MAG505R
	Panel de control DSPPA-MAG505C
	Panel de control de volumen DSPPA-MAG505S (hasta 5)
Dimensiones	177mm (An) x 44mm (Al) x 483mm (Pr)
Peso	1.76kg
