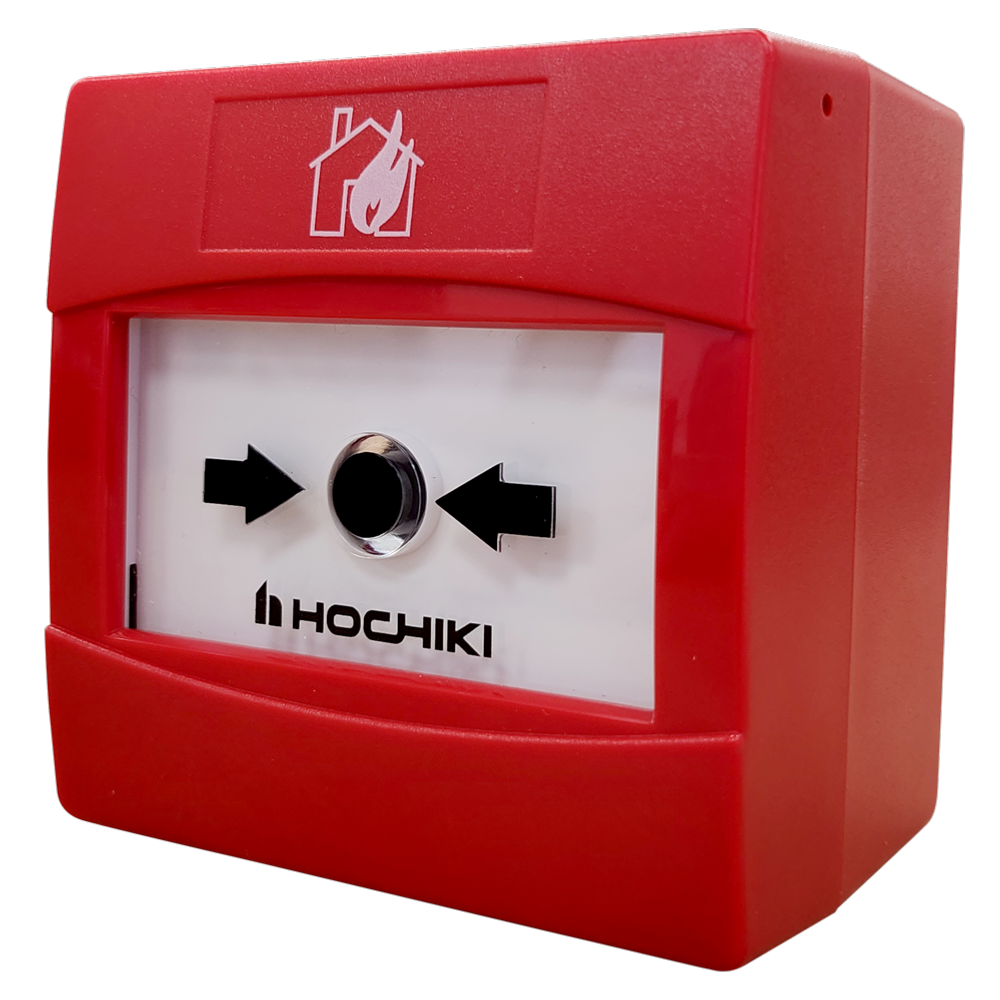

ICP-E(SCI)
Pulsador manual analógico con SCI
Aislador de cortocircuito integral
Indicador de advertencia "dispositivo activado"
Elemento reseteable
Elemento no frangible instalado de serie (conforme a EN54)
LPCB aprobado según EN54 Partes 11 y 17
DESCRIPCIÓN
ICP-E(SCI) es un pulsador de alarma manual con aislador de cortocircuito integrado, totalmente compatible con el protocolo analógico direccionable ESP de Hochiki.
Incorpora un LED bicolor, que puede seleccionarse como intermitente/no intermitente, para supervisión de la comunicación, y se encenderá de forma continua cuando se active el dispositivo, en estos dos estados, el LED se iluminará en rojo, y se iluminará en ámbar cuando haya un cortocircuito, pero cambiará a rojo si se activa la unidad.
Una función de prueba iniciada por el panel garantiza la integridad del dispositivo en todo momento, ademas se puede probar insertando una llave de prueba en la parte inferior.
Con dos terminales para una fácil conexión al cableado de lazo, se direcciona con el programador portátil TCH-B200.
Caja posterior incluida.
HOCHIKI
Pulsador manual analógico con SCI
Rearmable, pero imita la sensación de rotura de cristal
Aislador de cortocircuito integral
ESPECIFICACIONES
| Referencia |
ICP-E(SCI) |
| Color / material de la caja |
Rojo, ABS/Policarbonato/PA6 + fibra de vidrio |
| Tensión de funcionamiento |
17-41 VCC |
| Modo de bajo consumo |
220 µA (máx.), 145 µA (típico) |
| Corriente de reposo |
350 µA (máx.), 250 µA (típico) |
| Corriente de alarma |
10,0 mA (máx.), 5 mA (típico) |
| Resistencia en positivo |
100 mΩ cuando está cerrado (máx.), 100 kΩ cuando está abierto (mín.) |
| Umbral de cortocircuito (típico) |
430 Ω |
| Método de transmisión |
Comunicación digital mediante ESP |
| Rango de temperatura de funcionamiento |
-10°C a +50°C |
| Rango de temperatura de almacenamiento |
-30°C a +70°C |
| Humedad máxima |
95 % RH sin condensación (a 40 °C) |
| Peso (g) / Dimensiones (mm) |
110 / An 88 x Al 87 x Fondo 25 (con caja posterior para montaje en superficie 161 / An 88 x Al 87 x Fondo 55) |
CONTENIDO
Pulsador manual analógico con SCI |
