TERMINAL AUTONOMO DS-K1T500S

(Código: DS-K1T500S)
215,00 EUR
Añadir a la cesta

TERMINAL AUTONOMO DS-K1T500S


DESCRIPCIÓN DEL PRODUCTO

Videoterminal autónomo todo en uno, con cámara y función interfono. . Con lector de tarjetas MF. Compatible con APP HI-CONNECT.

Comunicación Uplink: TCP/IP, WIFI, RS-485; Downlink: RS-485, Wiegand.

Almacenamiento: 50.000 Tarjetas y 200.000 Eventos.

Micro y altavoz incorporado. Tarjeta SD Grabación a través de NVR.

Protección IP65

Dimensiones: 218 x 78 x 41 mm (Mantaje a pared)


ABRIENDO EL EQUIPO
Este es un equipo profesional y lo que encontrarás dentro de la caja es:

Dispositivo terminal;
Soporte para la instalación en pared;
Destornillador hexagonal;
Manual de usuario;
Guía de inicio rápido;
Paquete de tornillos y anclajes;
Tres cables de comunicación (más adelante daremos mas información).

Con respecto al dispositivo, lo primero que quiero destacar es que se siente muy sólido, y el cuerpo aquí es de metal, ya que está bajo una tasa de protección IP65. Hay un orificio para micrófono en la parte delantera y un altavoz en la parte inferior, por lo que concluimos que tenemos aquí una función de audio bidireccional. Debajo del micrófono, está el módulo de cámara 1080p con una opción de luz infrarroja. Indicador LED, escáner de huellas digitales, área de deslizamiento de la tarjeta y dos botones en la parte inferior, botón de timbre, y al lado tenemos un botón de voz.

Lo más interesante sucede en la parte posterior del dispositivo, aquí tiene una unidad de control, un interruptor DIP que nos permite controlar las funciones del dispositivo, donde, por ejemplo , el número seis es un lector de tarjetas [P] o un interruptor de modo de terminal. Aquí está la entrada de cable LAN RJ-45, entrada de fuente de alimentación de doce pernos, puerto serie, entrada de alarma, cerradura de puerta y RS485, ranura para tarjeta SIM, entrada de protocolo wiegand y ranura para tarjeta microSD de hasta 128 GB.



El terminal de control de acceso de vídeo que tenemos es capaz de dejar entrar a los usuarios por medio de una huella digital, una tarjeta o un código QR.  Y gracias a la función de código QR, podemos crear códigos de entrada desechables para un solo uso. El dispositivo es capaz de almacenar 200 000 registros de eventos, 50 000 tarjetas y 5 000 huellas digitales. Eso es mucho! Además, este módulo de cámara puede detectar rostros en un modo en vivo, tomar instantáneas de esos rostros e incluso grabar videos en una tarjeta microSD  con una capacidad máxima de 128 GB.

No es de tipo PoE, pero no es una gran desventaja aquí, porque este es un dispositivo con cable en todos los medios. Hay un audio de 2 vías debido a un micrófono y un altavoz, soporte para tarjetas MiFare, apertura remota de puertas y una conjunción dentro de cerraduras inteligentes eléctricas y magnéticas.

ACTIVACIÓN & SET UP  Parte 1

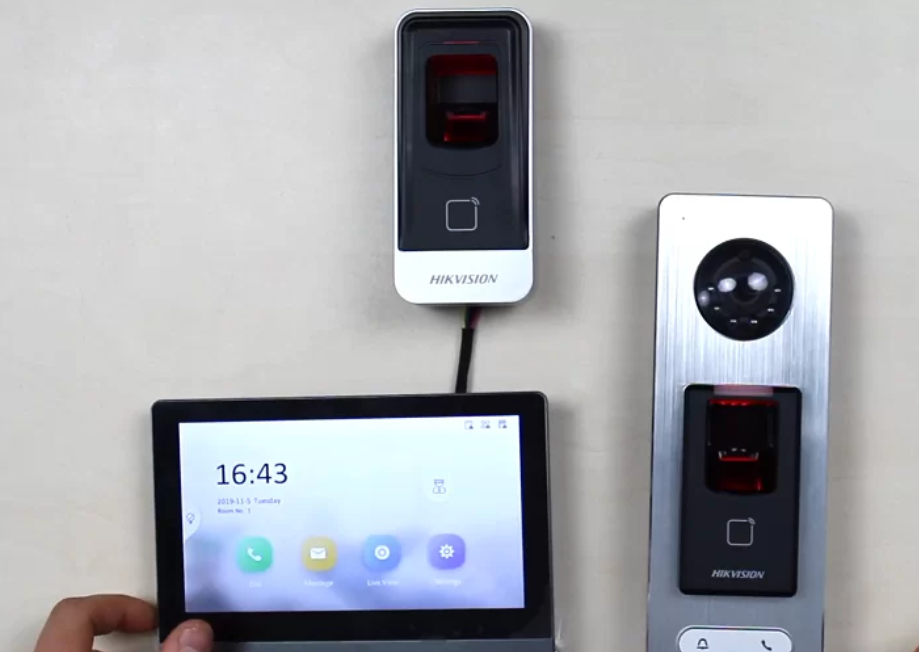

Imaginemos, el siguiente escenario: necesitamos hacer una entrada y salida bidireccionales a través de una puerta de entrada, y necesitamos tener un solo dispositivo para monitorear y controlar eso, es por eso que tenemos aquí un Monitor de Station interior para ver y controlar los dispositivos, y un módulo de lector de tarjetas de huellas digitales más para instalar en interiores para poder salir de una habitación mediante huellas digitales o mediante una tarjeta. En primer lugar, estamos encendiendo los dispositivos y conectándolos entre ellos mismos. Conectamos un terminal a internet a través de RJ-45, lo encendimos con un adaptador de alimentación de 12 voltios, y a través de RS-485 lo conectamos dentro de un módulo lector de huellas digitales, alimentado también por un adaptador de alimentación de 12V. Un monitor de intercomunicador con soporte para PoE, por lo tanto lo encendimos y lo conectamos a internet con un solo cable LAN. Ya hemos activado los dispositivos en la herramienta SADP y ahora estamos lanzando IVMS-4200 en un PC para su configuración.

  1. Entra en IVMS, localiza tu dispositivo terminal

  2. Haga clic en el terminal para resaltarlo y presione "configuración remota"

  3. Vaya a "General" y cambie su nombre a 100101, guarde (de acuerdo con las instrucciones del fabricante)

  4. Haga clic en Monitor para resaltarlo y presione "configuración remota"

  5. Vaya a "Red" y luego a "Configuración de red vinculada"

  6. Escriba la dirección IP del Terminal (vista en la pantalla del dispositivo principal del IVMS) en un campo Dirección IP de la estación.

  7. Repita para el campo "Dirección IP del servidor Sip", y salvar.

ACTIVACIÓN & SET UP  Parte 2


En el IVMS, vaya a la pestaña Panel de control, busque "Control de acceso" y presiónelo;
En la columna izquierda, presione "Agregar" y cree una empresa y asígnele un nombre;
Encima de un campo principal a la derecha, haga clic en "agregar" para crear un empleado;
Ingrese toda la información requerida como nombre, fecha de nacimiento, número de teléfono, etc.
Bajo las pestañas "credencial" y "tarjeta" presione el botón "agregar";
En el menú que aparece, seleccione "Control de acceso" y seleccione y "Lector de tarjetas de entrada" al lado (o el que tiene);
Presione "Leer" y ahora toque el área del lector con una tarjeta Mifare (puede decir que se produjo un error, pero no importa);
Nuestra tarjeta fue leída, presione "OK" para guardar;
Para agregar una huella digital, presione una "huella digital" debajo de la pestaña de credencial. presione "colección remota";
Presione "seleccionar dispositivo" y seleccione su dispositivo - "Aceptar", ahora seleccione un dedo haciendo clic en el IVMS;
El terminal le pedirá que presione un dedo en el área del módulo de huellas digitales varias veces hasta que escuche un mensaje de éxito;
Presione "detener", regrese a la pestaña de la tarjeta y presione el emblema de huella digital debajo de "Enlace de huella digital", seleccione una huella digital que acaba de recoger;
Desde aquí también puede generar un código QR y luego guardarlo en su teléfono para que pueda autenticarse con él;
Presione "OK", ahora verá que se agregó una nueva persona a ese tablero;
Para dar permiso al usuario, vaya a la tercera pestaña en una columna izquierda con un emblema clave;
Presione "agregar", asígnele un nombre y marque todas las casillas que vea allí, luego presione el símbolo de arrov derecho entre los tableros para transferir datos, "OK";
Un software le pedirá que aplique los cambios de reclinación, solicite y espere hasta que los datos se carguen en su terminal;
Hecho!
