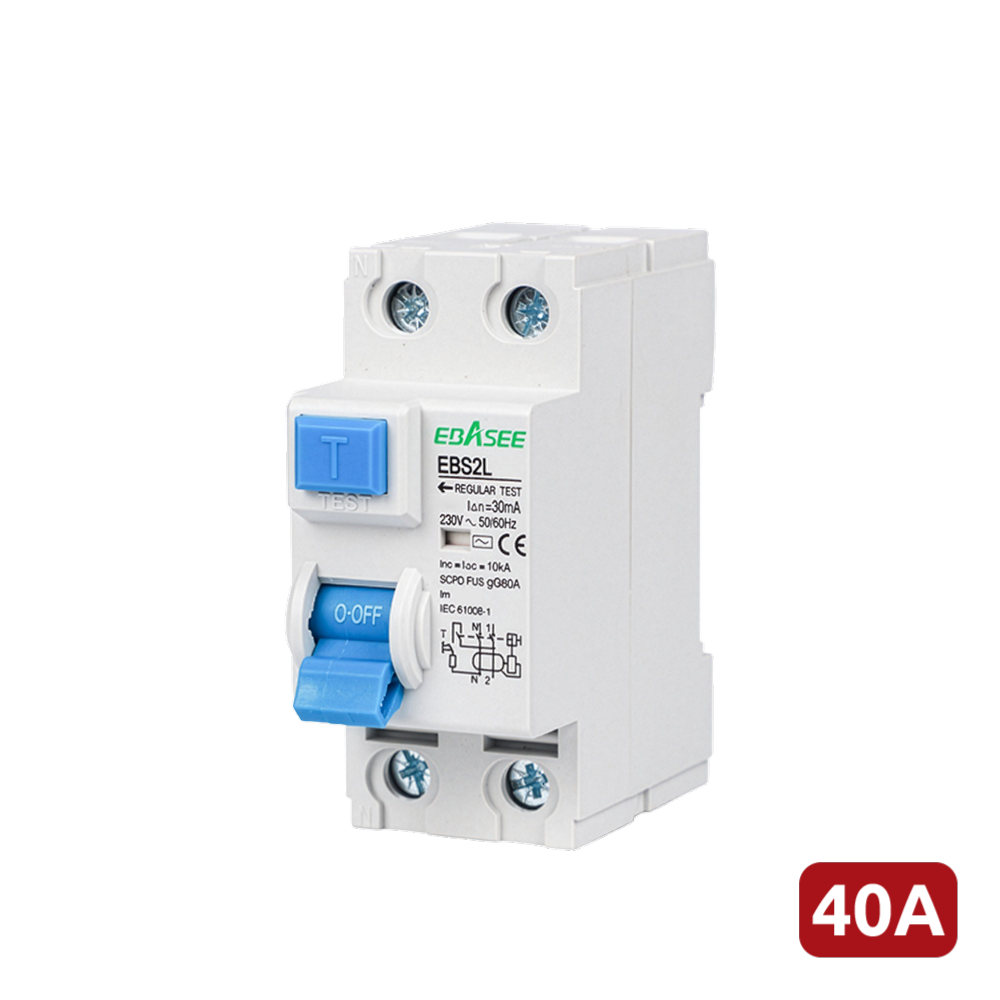

EBS2L-40A-2P
Interruptor diferencial
Corriente nominal 40A
2 polos (instalaciones monofásicas)
Sensibilidad 30mA
Tipo de disparo A
Para carril DIN
DESCRIPCIÓN
La gama de interruptores diferenciales EBS2L están diseñados para detectar y cortar rápidamente la corriente de fuga a tierra, ofreciendo una protección fundamental contra descargas eléctricas y riesgos de incendio en instalaciones eléctricas de baja tensión. Estos dispositivos cumplen con la norma IEC/EN 61008-1, lo que garantiza un funcionamiento seguro y fiable bajo estándares internacionales.
Entre sus ventajas están su versatilidad y compatibilidad: disponibles en dos corrientes nominales y en versiones de 2 o 4 polos, lo que los hace útiles tanto en circuitos monofásicos como trifásicos. La instalación es sencilla en carril DIN estándar con conexiones desde arriba o abajo y buen soporte mecánico y térmico para condiciones ambientales típicas de interiores.
En cuanto a escenarios de uso, son ideales para instalaciones residenciales, comerciales y pequeñas industrias donde se requiere una protección efectiva contra corrientes de fuga a tierra. Las diferentes sensibilidades hacen que sean apropiados tanto para proteger circuitos pequeños (cocinas o baños) como para cuadros generales de distribución donde se busca seguridad global del sistema.
Interruptor diferencial
Corriente nominal 40A
2 polos (instalaciones monofásicas)
Sensibilidad 30mA
Tipo de disparo A
Para instalaciones residenciales, comerciales e industriales
Instalación en carril DIN
IP20
8000 ciclos de vida mecánica
4000 operaciones de vida útil eléctrica
Cumple norma IEC/EN 61008-1
ESPECIFICACIONES
| Gama |
Interruptor diferencial |
| Montaje |
Carril DIN 35mm (EN 60175) |
| Tipo de terminal |
Cable / Barra colectora (pin-type busbar) / Barra tipo U |
| Conexión |
Superior / inferior |
| Sección conexión superior |
35mm AWG 18/1 |
| Sección conexión inferior |
35mm AWG 18/1 |
| Torque |
2.5Nm |
| Sección del conductor recomendada |
10mm2 (Corriente nominal de 42-50A) |
| Dimensiones |
35.9 (An) x 81.7 (Al) x 74.0 (Fo) mm |
| CARACTERÍSTICAS ELÉCTRICAS |
|
| Tipo de fuga |
Electromagnética |
| Corriente nominal de entrada |
40A |
| Tipo de disparo |
A |
| Número de polos |
2P (Monofásico) |
| Tensión nominal |
240V |
| Tensión de aislamiento |
500V |
| Frecuencia nominal |
50/60Hz |
| Capacidad de salto nominal |
6000A |
| Fusible de protección cortocircuitos |
6000A |
| Tensión pico |
6000V |
| Tensión de prueba dieléctrica a frecuencia industrial (1 min) |
2.5kV |
| Sensibilidad nominal |
30mA |
| Corriente máxima interrumpible |
630A |
| Grado de polución |
2 |
| CARACTERÍSTICAS MECÁNICAS |
|
| Vida eléctrica |
4000 operaciones |
| Vida mecánica |
8000 ciclos |
| Grado de protección |
IP20 |
| Temperatura de operación |
-5 - 40ºC |
| Temperatura de almacenamiento |
-25 - 70ºC |
CONTENIDO DE LA CAJA
Interruptor diferencial
