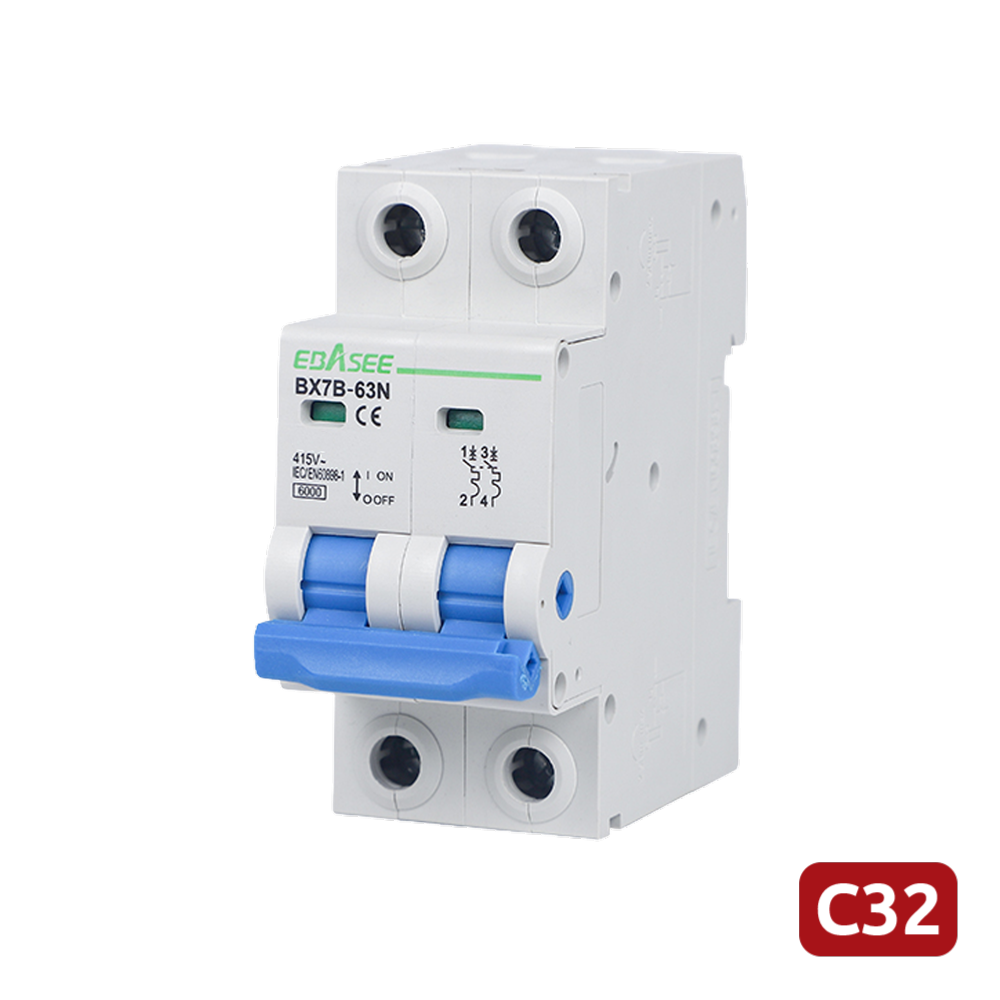

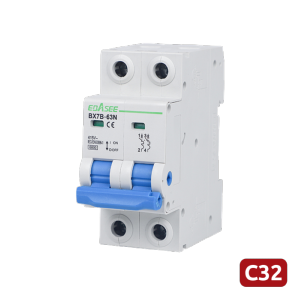

BX7B-63N-32A-2P
Interruptor magnetotérmico
Corriente nominal 32A
2 polos (instalaciones monofásicas)
Curva tipo C
Para carril DIN
DESCRIPCIÓN
La serie de interruptores magnetotérmicos BX7B está diseñada para proteger instalaciones eléctricas de baja tensión contra sobrecargas y cortocircuitos. Cumple con la norma internacional IEC/EN 60898-1, lo que garantiza estándares de seguridad y rendimiento ampliamente reconocidos en aplicaciones residenciales, comerciales e industriales ligeras.
Entre sus ventajas están su versatilidad y compatibilidad: disponibles en dos corrientes nominales y en versiones de 2 o 4 polos, lo que los hace útiles tanto en circuitos monofásicos como trifásicos. La instalación es sencilla en carril DIN estándar con conexiones desde arriba o abajo y buen soporte mecánico y térmico para condiciones ambientales típicas de interiores.
Los escenarios de uso más comunes son cuadros de distribución eléctrica en viviendas, oficinas, locales comerciales e instalaciones industriales ligeras.
Interruptor magnetotérmico
Corriente nominal 32A
2 polos (instalaciones monofásicas)
Curva tipo C
Para instalaciones residenciales, comerciales e industriales
Instalación en carril DIN
IP20
Cumple norma IEC/EN 60898-1
ESPECIFICACIONES
| Gama |
Interruptor magnetotérmico |
| Montaje |
Carril DIN 35mm (EN 60175) |
| Tipo de terminal |
Cable / Barra colectora (pin-type busbar) |
| Conexión |
Superior / inferior |
| Sección conexión superior |
25mm2 AWG 18/3 |
| Sección conexión inferior |
25mm2 AWG 18/3 |
| Torque |
2Nm |
| Sección del conductor recomendada |
6mm2 (Corriente nominal de 25-32A) |
| Dimensiones |
35.6 (An) x 81.4 (Al) x 79.0 (Fo) mm |
| CARACTERÍSTICAS ELÉCTRICAS |
|
| Corriente nominal de entrada |
32A |
| Número de polos |
2P (Monofásico) |
| Tensión nominal |
240V |
| Tensión de aislamiento |
500V |
| Frecuencia nominal |
50/60Hz |
| Capacidad de salto nominal |
6000A |
| Tensión pico |
6000V |
| Tensión de prueba dieléctrica a frecuencia industrial (1 min) |
2kV |
| Tipo de curva |
C |
| Grado de polución |
2 |
| CARACTERÍSTICAS MECÁNICAS |
|
| Vida eléctrica |
6000 operaciones |
| Vida mecánica |
20000 ciclos |
| Grado de protección |
IP20 |
| Temperatura de referencia |
30ºC |
| Temperatura de operación |
-5 - 40ºC |
| Temperatura de almacenamiento |
-25 - 70ºC |
CONTENIDO DE LA CAJA
Interruptor magnetotérmico
